Innenleuchte für die hintere Sitzreihe nachrüsten

Diese Anleitung wurde verfasst von chrisworldsplash.. Diese Anleitung zeigt , wie man in der hinteren Sitzreihe (über der Rückbank) eine Innenraumleuchte nachrüstet.

• 1x 1T0 972 703 - Flachsteckergehäuse 3-polig
• 2x 000 979 019 - Reparaturkabel
• 1x 6Q0 867 596 H - Distanzstück
• 1x 6Q0 867 599 G - Verstärkung
• 1x 6Q0 947 291 A - Innenleuchte hinten (Y20=Perlgrau, 3PT=Cremebeige, 71N=anthrazit)
• ca. 4 Meter Kabel (>0,35 mm²),
• Klebeband
• Isolierband,
• Schrumpfschlauch,
• 6 Quetschverbinder
• Gesamtkosten: ca. 30,00 €

• übliches Werkzeug
• Lötkolben und Zubehör

Zuerst muss man den Himmel abbauen.

A- B- und C-Säulenverkleidung abnehmen (für die C-Säule muss die Seitenverkleidung im Kofferraum gelöst werden) - hintere Abschlussleiste nach unten abziehen - Sonnenblenden ausklipsen und am Scharnier abschrauben, Stecker abziehen - Sonnenblendenhalterblende abziehen und Sonnenblendenhalter abschrauben - MakeUp-Leuchte aus dem Himmel ausdrücken und Stecker abziehen -

Innenleuchte vorne ausbauen und Schrauben des Leuchtenrahmens abschrauben.

Als letztes sollte man die 4 Haltegriffe lösen. Erst die eine Seite und dann die andere Seite. So verhindert man ein knicken des Himmels.

Denn Himmel auf den umgelegten Vordersitzen und der umgelegten Ruckbanklehne ablegen.

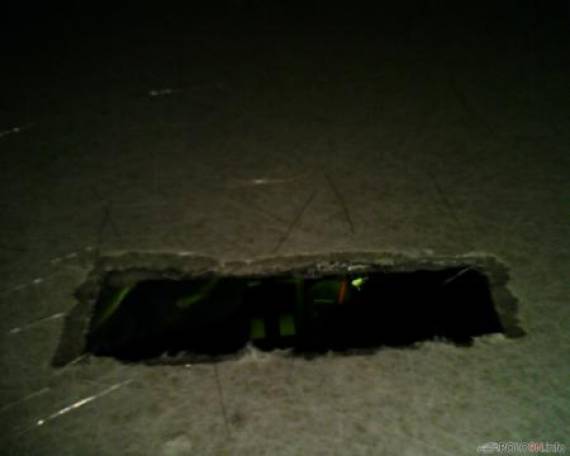

Nun zeichnet man mit einem Filzstift die Fläche ein, die auszuschneiden ist, um nachher die Leuchte zu befestigen. Dazu nehmt ihr die Verstärkung, platziert sie möglichst mittig und ausgerichtet zur Frontleuchte auf den Himmel und fahrt mit dem Filzstift mehrmals im Innern der Verstärkung herum, sodass ein Rechteck entsteht. Anschließend kann man mit einem Cutter das Stück Himmel ausschneiden.

Den Rand sollte man an der Oberseite des Himmels etwas weiter ausschneiden, somit passt die Leuchte komplett durch den aufgeklebten Stoff und der Verstärkungsring passt richtig gut.

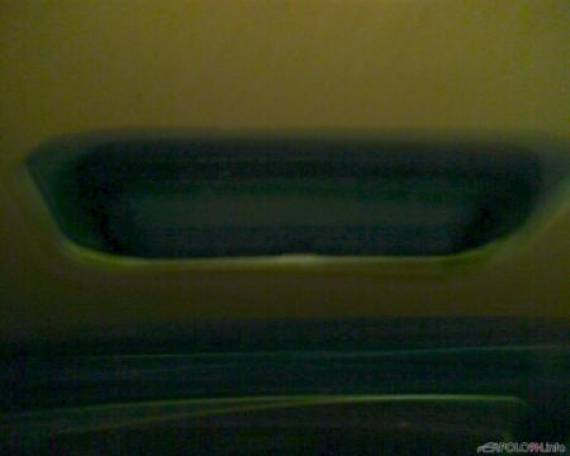

Danach kann das Distanzstück an das Dach in die Runde Aussparung geklebt werden. Zu allen Seiten hin mit möglichst gleichem Abstand.

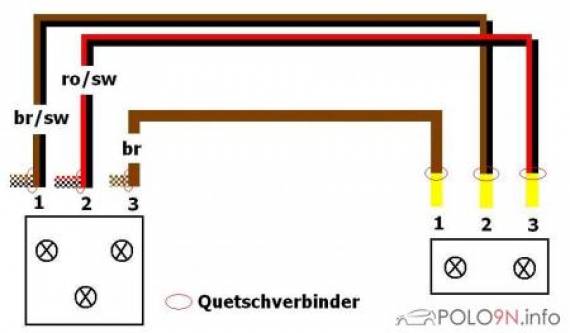

Minuspol an der Batterie abklemmen Anfertigen des Kabelsatzes: Am Stecker für die vordere Innenbeleuchtung werden die 3 Kabel durchtrennt. Nun wird mit einem Quetschverbinder jeweils das eine Ende des vorhandenen Kabels mit einem neuen Kabel und das Ende des anderen vorhandenen Kabels verbunden. Die Steckerbelegung muss so erfolgen:

Nun wird das Kabel nach hinten gelegt. Mit Klebeband wird der Kabelstrang am Dach festgeklebt. Auf ausreichende Freigängigkeit achten und den Strang sauber verkleben, sodass nichts klappert. Das Kabel wird in Fahrtrichtung links an der Lampe angesteckt. Ist man an der Aussparung für die Lampe angekommen, kann man die 3 neuen Kabel ablängen und mit mit je einem Quetschverbinder die Reparaturkabel anklemmen. Auf die Richtige Zuordnung am neuen Stecker für die Leuchte hinten achten und die Reparaturkabel in den Stecker stecken und diesen verriegeln.
Alle Quetschverbinder können entweder mit Schrumpfschlauch oder Isolierband gegen abknicken gesichert werden.

Nun kann man den Minuspol wieder anklemmen und ausprobieren, ob die Lampe funktionstüchtig ist und ob alle Schaltereinstellungen funktionieren.

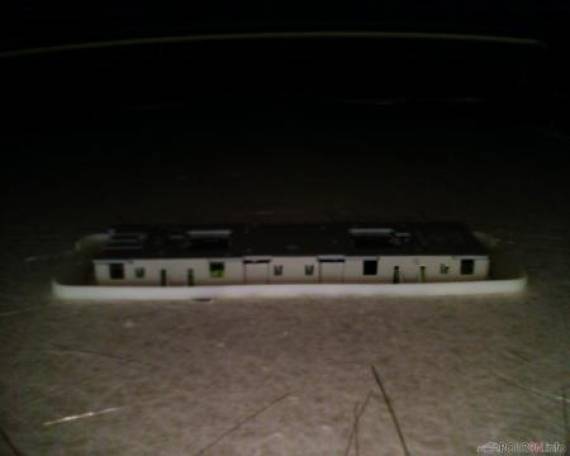

Die Lampe wieder abziehen und das Kabel so positionieren, dass das Kabel durch die Öffnung im Himmel reicht. Als nächstes wird die Leuchte von unten in die Aussparung im Himmel eingesetzt (Schaltersymbole zeigen in Richtung Fahrzeugfront) und dann rückseitig am Himmel mit dem Verstärkungsring arretiert. Die 4 Rastnasen der Leuchte müssen hörbar am Verstärkungsring einrasten. Die Leuchte sollte sich nun in den weichen Teil des Himmel „einbetten“.

Nun wird der Himmel wieder angebracht. Hierzu am Besten wieder die Haltegriffe nehmen. Als erstes vorne rechts, dann hinten rechts. Nun sollte man das Kabel in die Leuchte einstecken und anschließend den hinteren linken Haltegriff montieren. Als Letztes den vorderen linken Haltegriff anbringen und der Himmel sollte wieder vollständig an seiner ursprünglichen Position sitzen.

Nun kann mit dem Wiedereinbau der Innenausstattung begonnen werden. Abgebrochene Clips der Verkleidungen gibt es als Ersatz beim VW Händler unter TN: 3B0 867 333 für 0.35 €/Stk.

Wenn alles wieder an seinem Platz ist kann man das Ergebnis in voller „Leuchtkraft“ bestaunen.
